Retrofit – Beispiele CNC-Bearbeitungszentren

Lieferung zweier Fertigungslinien an unseren Kunden, Daimler AG in Gaggenau, bestehend aus 6 Norte HS 4000 Maschinen

Der alte Zustand vor Maschinenaufrüstung und Umbau:

  • Horizontale Fahrständermaschine mit festem Maschinentisch
  • Werkzeugwechseleinheit SK50 mit 30 Magazinplätzen
  • Bohr-Frässpindel SK50
  • Steuerung Sinumerik 3M



Auslieferungszustand:

  • Horizontale Fahrständermaschine mit CNC-Rundachsen
  • Rundachsen mit fahrbaren Gegenlagern für automatischen Ablauf
  • Spannbrücke mit automatischer Spannfolge
  • Werkzeugwechseleinheit HSK100 mit 60 Magazinplätzen
  • Bohr-Frässpindel HSK100 mit Drehmomentstütze für Winkelbohrköpfe
  • Mechanische Überholung (Führungen, Antriebsysteme, Hydraulik, Pneumatik usw.)
  • Renishaw Messtaster
  • Werkzeugbruchkontrolle
  • Hydraulische Spannvorrichtung mit verschiedenen Spannkreisen
  • Steuerung Sinumerik 840 D
  • Neuer Schaltschrank
  • Digitale Antriebe
  • Neue Verkabelung inklusive Kabelschlepp
  • Werkzeugdatenübertragung bei Magazinbeladung automatisch durch Balluffsystem
  • Verkettung dreier Maschinen durch Promot-Ladersystem inklusive Roh-Fertigteilspeicherbänder

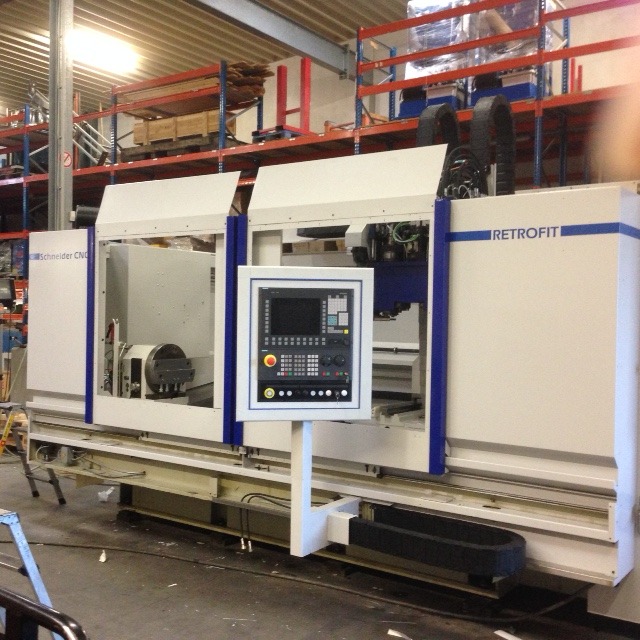

Retrofit Heller BEA07

retrofit-01



Retrofit Heller BEA07 mit neuster Steuerung Siemens 840D

retrofit-02



Retrofit SW BA 25-2

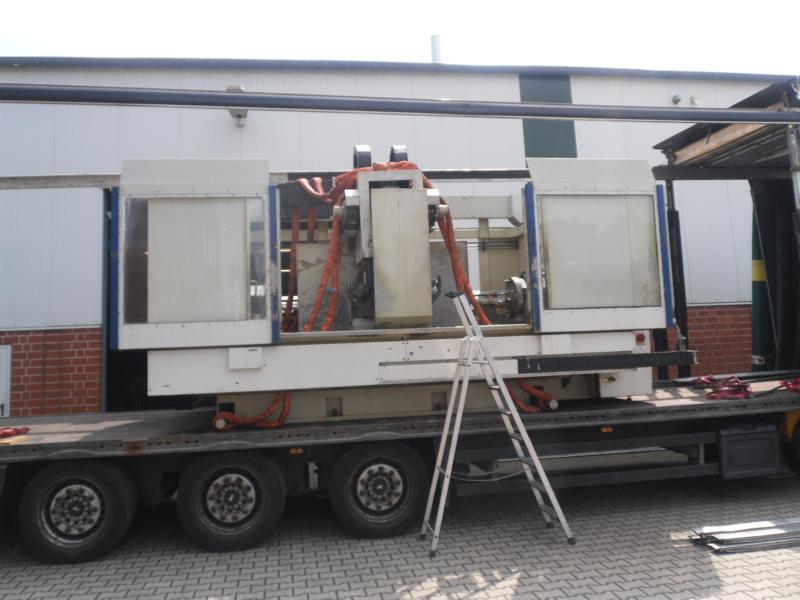

SAM_0553

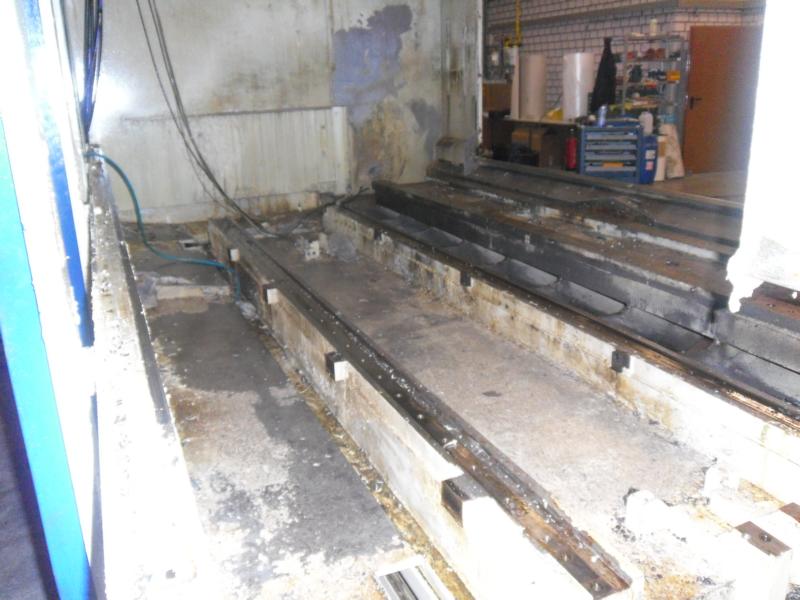

SAM_0603
